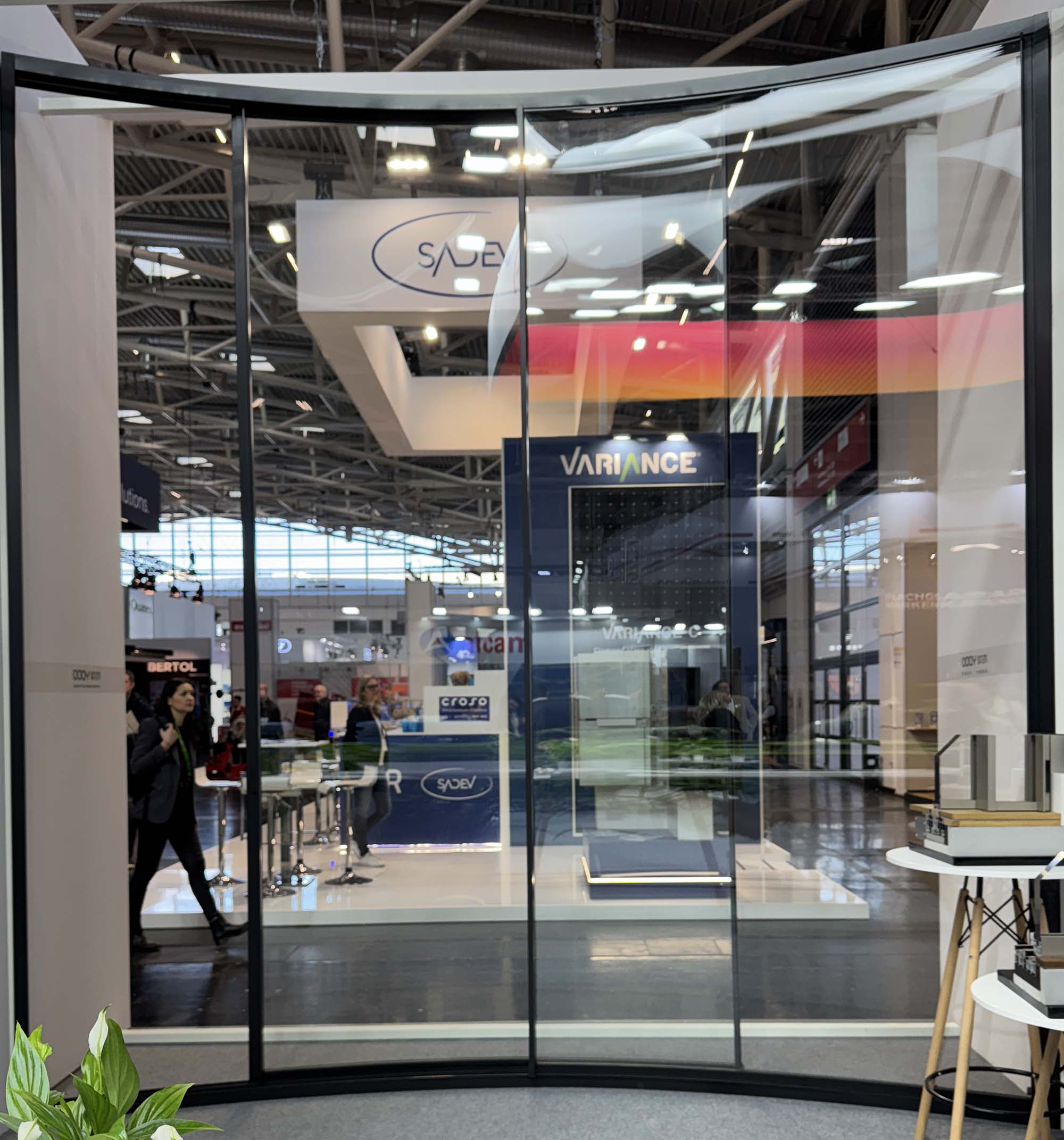

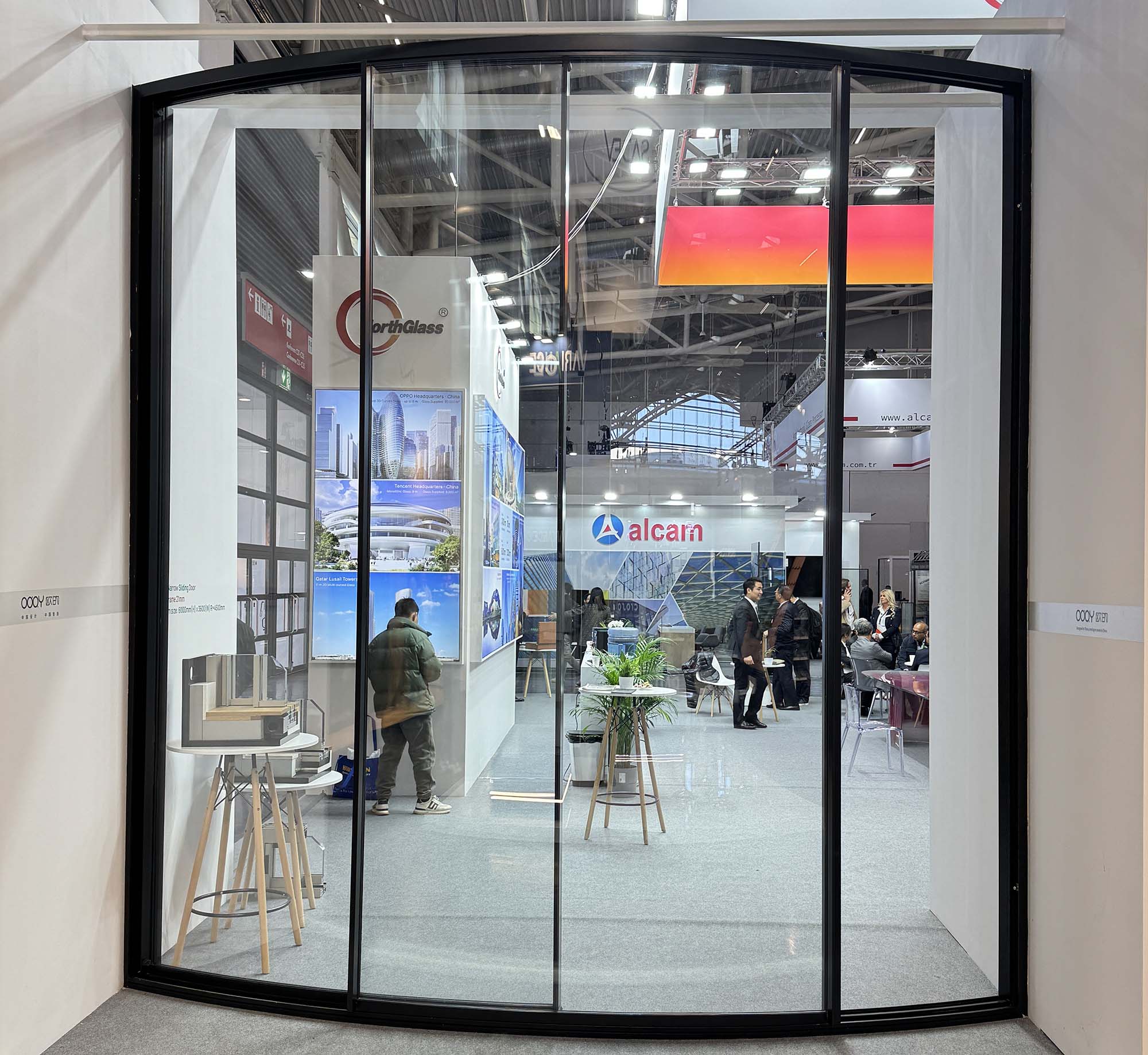

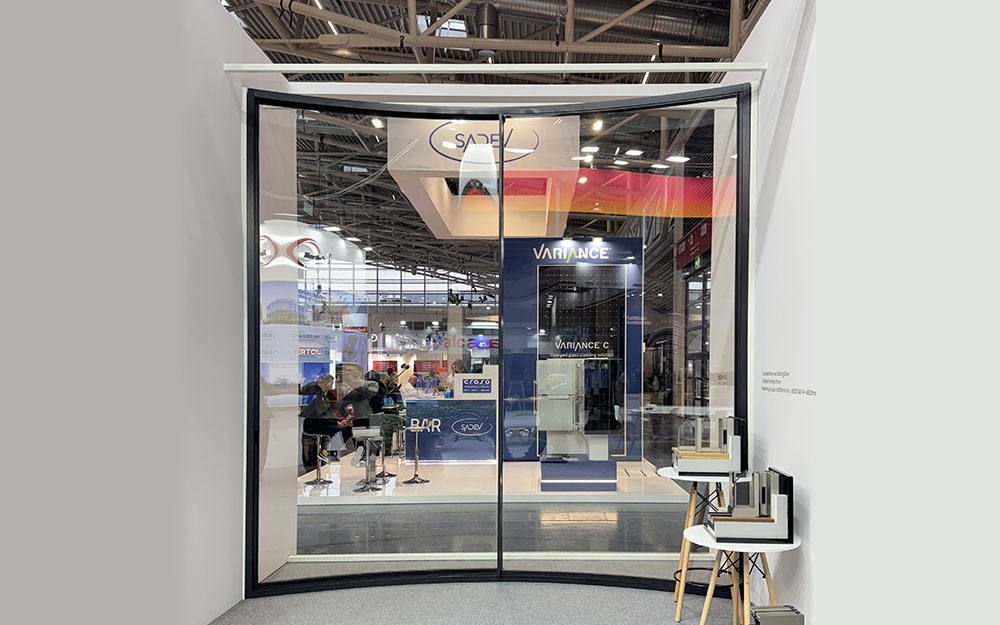

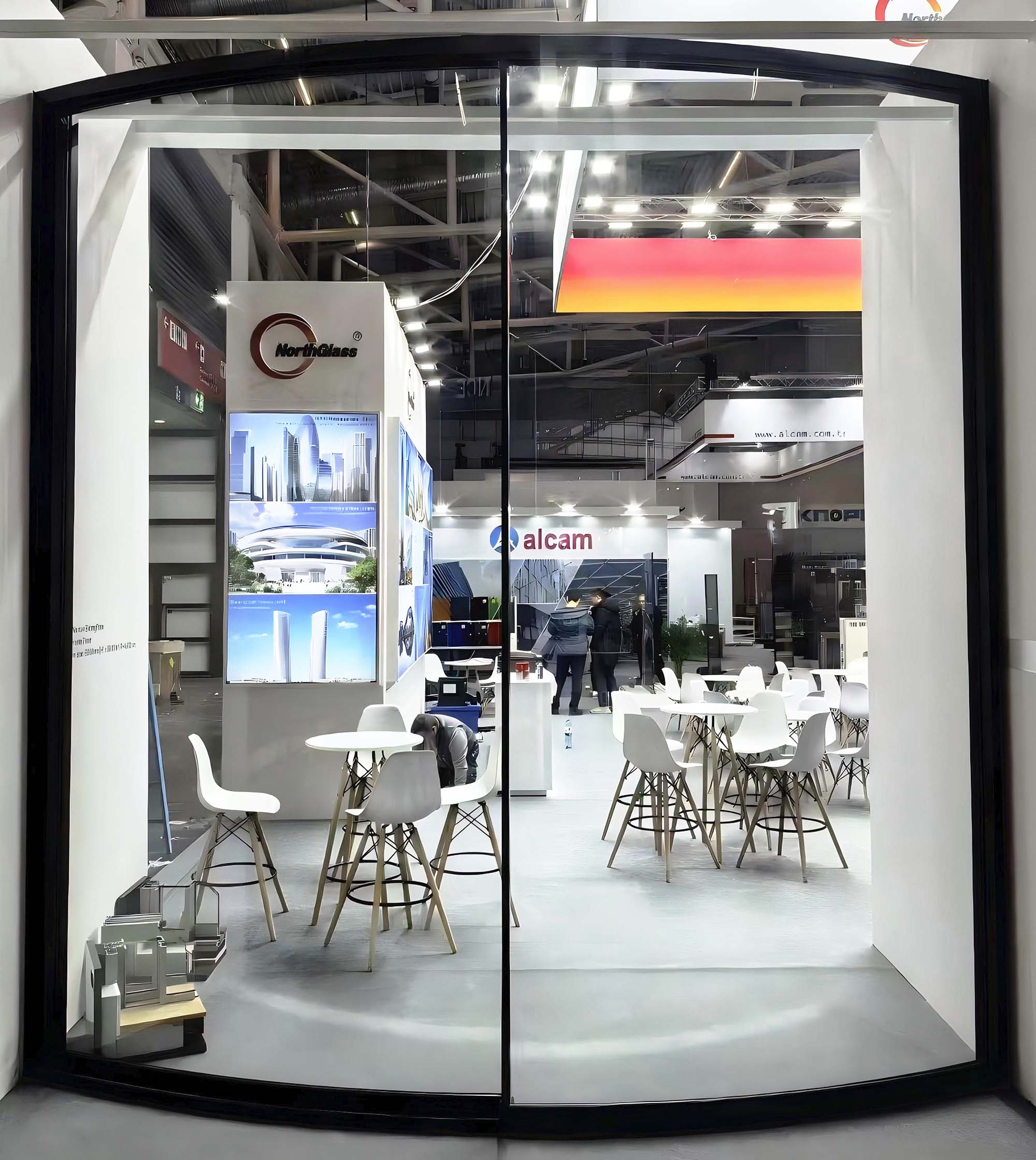

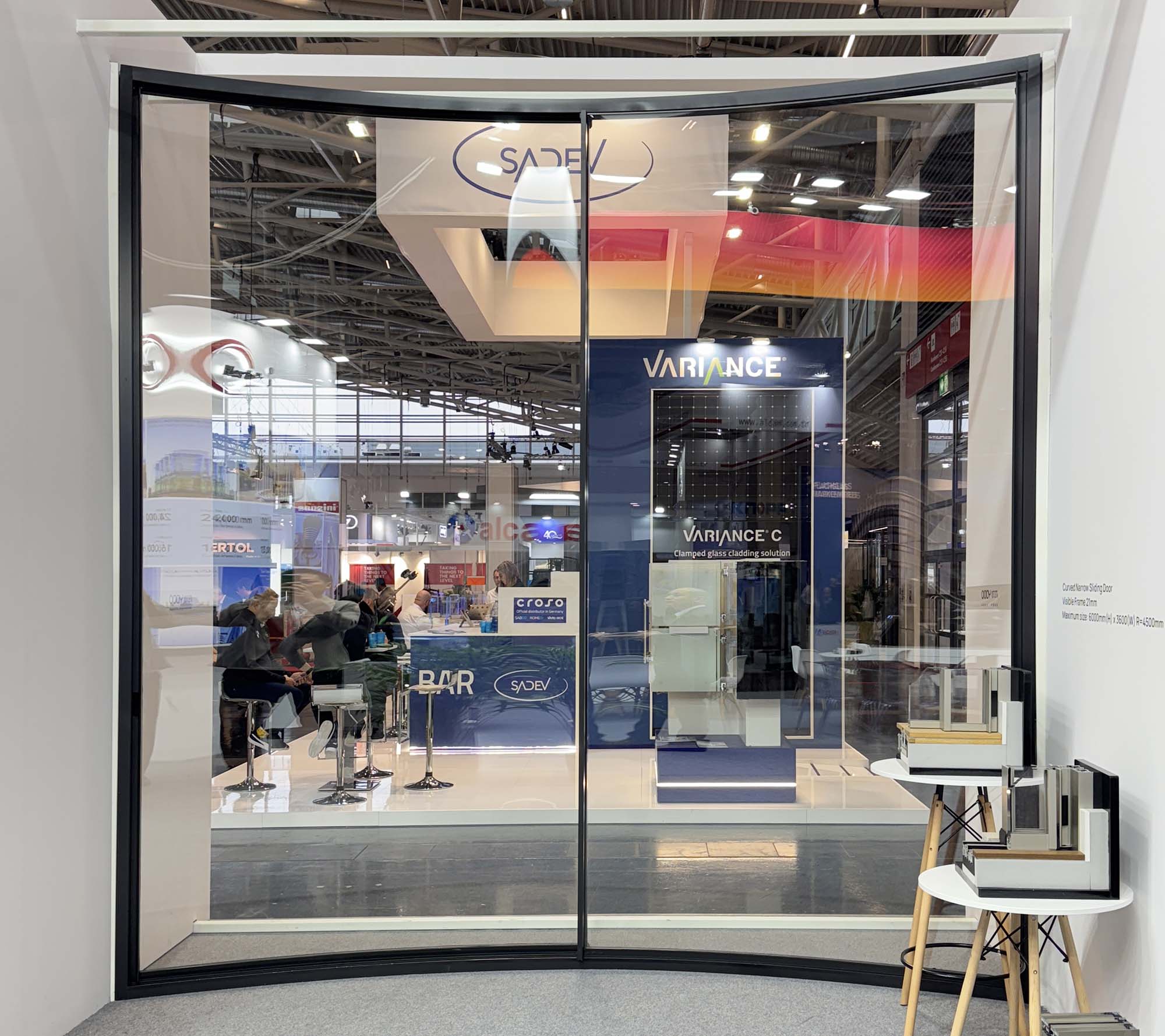

باب منزلق ذو حافة ضيقة منحنية

الحد الأدنى للعرض

21 مم (يمكن استخدامها لفتح ارتفاع النافذة أقل من 6 أمتار)

أقصى ارتفاع/طول للنافذة

يعتمد ذلك على عرض الإطار وحمل الرياح (حوالي 6 أمتار / 3 أمتار)

أقصى قدرة تحمل للأحمال

يعتمد ذلك على عدد العجلات (حوالي 1000 كجم)

أقصى مساحة لفتحة النافذة

حوالي 12 متر مربع

أقصى مساحة ثابتة للنافذة

حوالي 18 متر مربع

معلمات الملف الشخصي

عرض إطار البروفايل: 125 مم؛
العرض المرئي: 21 مم؛
سُمك المقطع الجانبي: 2.5~3.0 مم

معايير الأداء

مستوى مقاومة ضغط الرياح 9؛
مستوى إحكام الهواء 8؛
مستوى منع تسرب الماء 5؛
عزل الصوت 35 ديسيبل؛
قيمة العزل الحراري U الدنيا 2.8 واط/م² كلفن

الأجهزة

ملحقات الأجهزة الأوروبية؛
قفل سحب جديد؛
بكرة صامتة فائقة التحمل حاصلة على براءة اختراع؛
سكة حديدية من الفولاذ المقاوم للصدأ منخفضة الاحتكاك؛
أقصى وزن للورقة الواحدة 1000 كجم

مواصفات الأبعاد

نصف قطر قوس فتح الورقة ≥ 4000 مم؛
ارتفاع ورقة الفتح ≤ 3500 مم
